전기산업기사 2011년 2회

전기자기학

1. 액체 유전체를 넣은 콘덴서의 용량이 20[㎌]이다. 여기에 500[kV]의 전압을 가하면 누설전류는 몇 [A]인가? (단, 비유전율 εs=2.2, 고유저항 ρ=10¹¹[Ω·m]이다.)

1
4.2
2
5.13
3
54.5
4
61

2. 공기 콘덴서를 어느 전압으로 충전한 다음 전극 간에 유전체를 넣어 정전용량을 2배로 하였다면 축적되는 에너지 몇 배로 되는가?

1
배 (1) / (4)
2
배 (1) / (2)
3
배 √2
4
1/2배

3. 한 변의 길이가 a[m]인 정육각형의 각 정점에 각각 Q[C]의 전하를 놓았을 때 정육각형의 중심 O의 전계의 세기는 몇 [V/m]인가?

1
0
2
(Q) / ((2πε_0 a))
3
(Q) / ((4πε_0 a))
4
(Q) / ((8πε_0 a))

4. 공심 환상철심에서 코일의 권회수 500회, 단면적 6㎡, 평균 반지름 15㎝, 코일에 흐르는 전류를 4A라 하면 철심 중심에서의 자계의 세기는 약 몇 [AT/m]인가?

1
1061
2
1325
3
1821
4
2122

5. 정전계에 대한 설명으로 가장 적합한 것은?

1
전계 에너지가 최대로 되는 전하분포의 전계이다.
2
전계에너지와 무관한 전하분포의 전계이다.
3
전계에너지가 최소로 되는 전하분포의 전계이다.
4
전계에너지가 일정하게 유지되는 전하분포의 전계이다.

6. 권수 600, 단면적 100㎠의 공심 코일에 전류 1[A]를 흘릴 때, 자계가 1.28[AT/m]이었다. 자기 인덕턴스는 몇 [H]인가?

1
9.65×10-6
2
8.05×10-6
3
6.28×10-8
4
0.64×10-8

7. 시간적으로 변화하지 않는 보존적인 전계가 비회전성 이라는 의미를 나타낸 식은?

1
∇ㆍE＝0
2
∇ㆍE＝∞
3
∇×E＝0
4
∇2E＝0

8. 전자석의 흡입력은 공극(air gap)의 자속밀도를 B라 할 때, 다음의 어느 것에 비례하는가?

1
B
2
B0.5
3
B1.6
4
B2.0

9. 자속밀도 B[Wb/㎡]인 자계 내를 속도 v[m/s]로 운동하는 길이 dl[m]의 도선에 유기되는 기전력[V]은?

1
v×B
2
(v×B)ㆍdl
3
(vㆍB)
4
(vㆍB)×dl

10. 전자계에서 맥스웰의 기본 이론이 아닌 것은?

1
고립된 자극이 존재한다.
2
전하에서 전속선이 발산된다.
3
전도 전류와 변위 전류는 자계를 발생한다.
4
자계의 시간적 변화에 따라 자계의 회전이 생긴다.

11. 진공 중에서 자기 쌍극자의 축과 θ의 각을 이루고, 자기 쌍극자 중심에서 r[m] 떨어진 점의 자계의 세기를 설명한 것 중 맞는 것은?

1
자극의 세기 m에 반비례한다.
2
r3에 반비례한다.
3
sinθ에 비례한다.
4
두 점 자극을 잇는 거리에 반비례한다.

12. 전계 및 자계가 z 방향의 성분을 갖지 않고 동일한 전계와 자계를 합한 면이 z축에 수직이 되는 파를 무엇이라 하는가?

1
직선파
2
전자파
3
굴절파
4
평면파

13. 역자성체 내에서 비투자율 μs는?

1
μs⨠1
2
μs＞1
3
μs＜1
4
μs＝1

14. \(\frac{1}{\sqrt{\epsilon_0\mu_0}}\)[m/sec]의 값은?

1
1×108
2
2×108
3
3×108
4
4×108

15. 전기력선의 성질이 아닌 것은?

1
전기력선은 도체내부에 존재한다.
2
전기력선은 등전위면인 도체 표면과 수직으로 출입한다.
3
전기력선은 그 자신만으로 폐곡선이 되는 일이 없다.
4
1[C]의 단위 전하에는 1/ε₀개의 전기력선이 출입한다.

16. 일정 전압이 가해져 있는 콘덴서에 비유전율이 εs인 유전체를 채웠을 때 일어나는 현상은?

1
극판간의 전계가 ε_s배가 된다.
2
극판간의 전계가 ε_s²배가 된다.
3
극판간의 전하량이 ε_s배가 된다.
4
극판간의 전하량이 1/ε_s배가 된다.

17. 영구자석의 재료로 사용되는 철에 요구되는 사항으로 다음 중 가장 적절한 것은?

1
잔류자속밀도는 작고 보자력이 커야한다.
2
잔류자속밀도는 크고 보자력이 작아야 한다.
3
잔류자속밀도와 보자력이 모두 커야한다.
4
잔류자속밀도는 커야 하나, 보자력은 0이어야 한다.

18. 반지름a[m]인 도체구에 전하 Q[C]을 주었을 때, 구 중심에서 e[m]떨어진 구 밖(r＞a)의 한 점의 전속밀도 D[C/㎡]는?

1
(Q) / (4πa^2)
2
(Q) / (4πr^2)
3
(Q) / (4πεa^2)
4
(Q) / (4πεr^2)

19. 그림과 같이 유전율이 ε1, ε2인 두 유전체의 경계면에 중심을 둔 반지름 a[m]인 도체구의 정전용량은?

1
4πa(ε₁ + ε₂ )
2
2πa(ε₁ + ε₂ )
3
(ε₁ + ε₂ ) / 2πa
4
(ε₁ + ε₂ ) / 4πa

20. 내부 원통의 반지름 a[m], 외부 원통의 안지름이 b[m], 길이 l[m]인 동축원통 도체 간에 도전율 k[℧/m]인 물질을 채워 넣고 내외 원통 도체 간에 전압 V[V]를 걸었을 때에 전류는 몇 [A]인가?

1
\(\frac{\pi lVk}{\ln(b/a)}\)
2
\(\frac{2\pi lVk}{\ln(b/a)}\)
3
\(\frac{4\pi lVk}{\ln(b/a)}\)
4
\(\frac{\pi lVk}{2\ln(b/a)}\)

전력공학

21. 송전선의 전압 변동률 식은 $(VR1 - VR2) / VR2 × 100 [%]로 표현된다. 이 식에서 VR1은 무엇인가?

1
무부하 시 송전단 전압
2
부하 시 송전단 전압
3
무부하 시 수전단 전압
4
부하 시 수전단 전압

22. 전력 원선도에서 구할 수 없는 것은?

1
조상용량
2
송전 손실
3
정태안전 극한 전력
4
과도안정 극한 전력

23. 어떤 고층 건물의 총 부하 설비전력이 400[kW], 수용률 0.5일 때, 이 건물의 변전설비 용량의 최저값은 몇kVA인가? (단, 부하의 역률은 0.8이다.)

1
150
2
200
3
250
4
300

24. 다음 중 전력계통에서 인터록의 설명으로 적합한 것은?

1
차단기가 열려 있어야만 단로기를 닫을 수 있다.
2
차단기가 닫혀 있어야만 단로기를 닫을 수 있다.
3
차단기의 접점과 단로기의 접점이 동시에 투입될 수 있다.
4
차단기와 단로기는 각각 열리고 닫힌다.

25. 1상의 대지 정전용량이 0.5[㎌]이고, 주파수 60[Hz]의 3상 송전선 소호 리액터의 인덕턴스는 몇 [H]인가?

1
2.69
2
3.69
3
4.69
4
5.69

26. 주상변압기의 1차측 전압이 일정할 경우 2차측 부하가 변하면, 주상변압기의 동손과 철손은 어떻게 되는가?

1
동손과 철손이 모두 변한다.
2
동손과 철손은 모두 변하지 않는다.
3
동손은 변하고 철손은 일정하다.
4
동손은 일정하고 철손이 변한다.

27. 등가 송전선로의 정전용량 C＝0.008[㎌/㎞], 선로길이 L＝100[㎞], 대지 전압 E＝37000[V]이고, 주파수 f＝60[㎐]일 때, 충전 전류는 약 몇 [A]인가?

1
11.2
2
6.7
3
0.635
4
0.426

28. 다음 중 가스 차단기(GCB)의 보호장치가 아닌 것은?

1
가스 압력계
2
가스 밀도 검출계
3
조작 압력계
4
가스 성분 표시계

29. 다음 중 조상설비에 해당되지 않는 것은?

1
분로 리액터
2
동기 조상기
3
상순 표시기
4
진상 콘덴서

30. 송전선에 낙뢰가 가해져서 애자에 섬락이 생기면 아크가 생겨 애자가 손상되는 경우가 있다. 이것을 방지하기 위하여 사용되는 것은?

1
댐퍼
2
아아모로드
3
가공지선
4
아킹혼

31. 출력 20[kW]의 전동기로 총양정 10[m], 펌프효율 0.75일 때 양수량은 몇 ㎥/min인가?

1
9.18
2
9.85
3
10.31
4
15.5

32. 피뢰기의 제한전압이란?

1
상용주파전압에 대한 피뢰기의 충격방전 개시전압
2
피뢰기가 침입 시 피뢰기의 충격방전 개시 전압
3
피뢰기가 충격파 방전 종료 후 언제나 속류를 확실히 차단할 수 있는 상용주파 최대전압
4
충격파 전류가 흐르고 있을 때의 피뢰기 단자전압

33. 그림에서와 같이 부하가 균일한 밀도로 도중에서 분기되어 선로 전류가, 송전단에 이를수록 직선적으로 증가할 경우 선로 말단의 전압 강하는 이 송전단 전류와 같은 전류의 부하가 선로의 말단에만 집중되어 있을 경우의 전압강하보다 대략 어떻게 되는가? (단, 부하역률은 모두 같다고 한다 )

1
로 된다. (1) / (3)
2
로 된다. (1) / (2)
3
동일하다.
4
로 된다. (1) / (4)

34. 지중 케이블에서 고장점을 찾는 방법이 아닌 것은?

1
머리 루프 시험기에 의한 방법
2
메거에 의한 측정 방법
3
임피던스 브리지법
4
펄스에 의한 측정법

35. 수력발전소에서 서보모터의 작용으로 옳게 설명한 것은?

1
축받이 기름을 보내는 특수 전동펌프이다.
2
안내날개를 조절하는 장치이다.
3
전기식 조속기용 특수 전동기이다.
4
수압관 하부의 압력조정 장치이다.

36. 선로 정수를 전체적으로 평행되게 만들어서 근접 통신선에 대한 유도 장해를 줄일 수 있는 방법은?

1
연가를 한다.
2
딥(dip)을 준다.
3
복도체를 사용한다.
4
소호 리액터 접지를 한다.

37. 철탑에서의 차폐각에 대한 설명 중 옳은 것은?

1
차폐각이 클수록 보호 효율이 크다.
2
차폐각이 작을수록 건설비가 비싸다.
3
가공지선이 높을수록 차폐각이 크다.
4
차폐각은 보통 90도 이상이다.

38. 3상 1회선 전선로에서 대지정전용량을 Cs[F/m], 선간 정전용량을 Cm[F/m]이라 할 때, 작용정전용량 Cn[F/m]은?

1
Cs＋Cm
2
Cs＋2Cm
3
Cs＋3Cm
4
2Cm＋Cm

39. 수전단 전압 66kV, 전류 100A, 선로저항 10Ω, 선로 리액턴스 15Ω인 3상 단거리 송전선로의 전압 강하율은 몇 [%]인가? (단, 수전단의 역률은 0.8이다.)

1
2.57
2
3.25
3
3.74
4
4.46

40. 차단기와 차단기의 소호 매질이 틀리게 결합된 것은 어느 것인가?

1
공기 차단기 - 압축 공기
2
가스 차단기 - 냉매
3
자기 차단기 – 전자력
4
유입 차단기 - 절연유

전기기기

41. 권선형 유도 전동기에서 2차 저항을 변화시켜서 속도 제어를 하는 경우 최대 토크는?

1
항상 일정하다.
2
2차 저항에만 비례한다.
3
최대 토크가 생기는 점의 슬립에 비례한다.
4
최대 토크가 생기는 점의 슬립에 반비례한다.

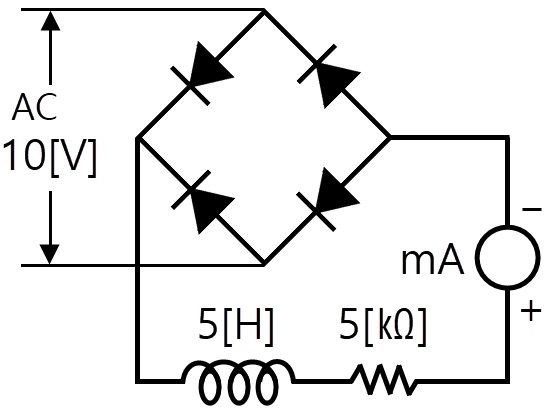

42. 그림에서 밀리암폐어계의 지시 [mA]를 구하면 얼마인가? (단, 밀리 암페어계는 가동코일형이고, 정류기의 저항은 무시한다.)

1
9
2
6.4
3
4.5
4
1.8

43. 직류 분권 발전기를 역회전하면?

1
발전되지 않는다.
2
정회전 때와 마찬가지다.
3
과대전압이 유기된다.
4
섬락이 일어난다.

44. 단상 주상변압기의 2차측(105[V]단자)에 1[Ω]의 저항을 접속하고, 1차측에 900[V]를 가하여 1차 전류가 1[A]라면 1차측 탭 전압[V]은? (단, 변압기의 내부 임피던스는 무시한다.)

1
3350
2
3250
3
3150
4
3050

45. 정격 150[kVA], 철손 1[kW], 전부하 동손이 4[kW]인 단상 변압기의 최대 효율[%]과 최대 효율시의 부하[kVA]는? (단, 부하 역률은 1이다.)

1
96.8 %, 125 kVA
2
97.4%, 75 kVA
3
97 %, 50 kVA
4
97.2%, 100 kVA

46. 유도 전동기의 특성에서 토크와 2차 입력, 동기속도와의 관계는?

1
토크는 2차 입력에 비례하고, 동기 속도에 반비례한다.
2
토크는 2차 입력과 동기속도의 곱에 비례한다.
3
토크는 2차 입력에 반비례하고, 동기 속도에 비례한다.
4
토크는 2차 입력의 자승에 비례하고, 동기 속도의 자승에 반비례한다.

47. 직류기의 보상권선은?

1
계자와 병렬로 연결
2
계자와 직렬로 연결
3
전기자와 병렬로 연결
4
전기자와 직렬로 연결

48. 백분율 저항강하 2[%], 백분율 리액턴스 강하 3[%]인 변압기가 있다. 역률(지역률) 80[%]인 경우의 전압 변동률은?

1
1.4
2
3.4
3
4.4
4
5.4

49. 사이리스터에서의 래칭 전류에 관한 설명으로 옳은 것은?

1
게이트를 개방한 상태에서 사이리스터 도통 상태를 유지하기 위한 최소의 순전류
2
게이트 전압을 인가한 후에 급히 제거한 상태에서 도통 상태가 유지되는 최소의 순전류
3
사이리스터의 게이트를 개방한 상태에서 전압을 상승하면 급히 증가하게 되는 순전류
4
사이리스터가 턴온하기 시작하는 순전류

50. 변압기 2대로 출력 P[kW], 역률 cosθ의 3상 유도전동기에 V결선 변압기로 전력을 공급할 때 변압기 1대의 최소 용량[kVA]은?

1
\(\frac{P}{3\cos\theta}\)
2
\(\frac{P}{\sqrt{3}\cos\theta}\)
3
\(\frac{3P}{\cos\theta}\)
4
\(\frac{\sqrt{3}P}{\cos\theta}\)

51. 3상 동기 발전기에서 권선 피치와 자극 피치의 비를 (13) / (15) 의 단절권으로 하였을 때의 단절권 계수는?

1
(sin 13) / (15 π)
2
(sin 13) / (30 π)
3
(sin 15) / (26 π)
4
(sin 15) / (13 π)

52. 특수 전동기에 대한 설명 중 잘못 연결된 것은?

1
반작용 전동기 : 역률이 좋다.
2
유도 동기 전동기 : 기동 토크와 인입 토크가 크다.
3
동기 주파수 변환기 : 조작이 간편하고 효율이 좋다.
4
정현파 발전기 : 부하에 관계없이 정현파 기전력을 발생한다.

53. 부하가 변하면 심하게 속도가 변하는 직류전동기는?

1
직권 전동기
2
분권 전동기
3
차동복권 전동기
4
가동복권 전동기

54. 직류 발전기의 보극에 관한 설명 중 틀린 것은?

1
보극의 계자권선은 전기자 권선과 직렬로 접속한다.
2
보극의 극성은 주자극의 극성을 회전방향으로 옮겨 놓은 것과 같은 극성이다.
3
보극의 수는 주자극과 동일한 수이지만 어떤 경우에는 주자극의 수보다 적은 것도 있다.
4
보극에 의한 자속은 전기자 전류에 비례하여 변화한다.

55. 3상 유도 전동기에서 s＝1일 때의 1차 유기기전력을 E2[V], 2차 1상의 리액턴스를 x2[Ω], 저항을 r2[Ω], 슬립을 s, 비례상수를 K0라고 하면 토크는?

1
\(K_0\frac{E_2^2}{r_2^2+x_2^2}\)
2
\(K_0\frac{sE_2^2r_2}{r_2^2+sx_2^2}\)
3
\(K_0\frac{E_2^2r_2}{(r_2^2+sx_2)^2}\)
4
\(K_0\frac{sE_2^2r_2}{(r_2^2+sx_2)^2}\)

56. 다음 중 역률이 가장 좋은 전동기는?

1
단상 유도 전동기
2
3상 유도 전동기
3
동기 전동기
4
반발 전동기

57. 변압기 철심에서 자속 변화에 의하여 발생하는 손실은?

1
와전류 손실
2
표유 부하손실
3
히스테리시스 손실
4
누설 리액턴스 손실

58. 직류 분권 발전기를 병렬로 운전하는 경우 발전기 용량 P와 정격전압 V값은?

1
P와 V 모두 같아야 한다.
2
P는 임의, V는 같아야 한다.
3
P는 같고, V는 임의이다.
4
P와 V 모두 임의이다.

59. 3상 권선형 유도 전동기가 있다. 2차 회로는 Y로 접속되고 2차 각상의 저항은 0.3[Ω]이며, 1차, 2차 리액턴스의 합은 2차측에서 보아 1.5[Ω]이라 한다. 기동 시에 최대 토크를 발생하기 위해서 삽입하여야 할 저항[Ω]은 얼마인가? (단, 1차 각상의 저항은 무시한다.)

1
1.2
2
1.5
3
2
4
2.2

60. 반파 정류회로에서 직류전압 200[V]를 얻는데 필요한 변압기 2차 상전압은 약 몇 [V]인가? (단, 부하는 순저항, 변압기내 전압강하를 무시하면 정류기내의 전압강하는 5[V]로 한다.)

1
68
2
113
3
333
4
455

회로이론

61. 회로에서 저항 15[Ω]에 흐르는 전류는 몇 [A]인가?

1
8
2
5.5
3
2
4
0.5

62. \(F(s)=\frac{5s+8}{5s^2+4s}\)일 때 f(t)의 최종값은?

1
1
2
2
3
3
4
4

63. 불평형 3상 전류 Ia＝10＋j2[A], Ib＝-20－j24[A], Ic＝-5＋j10[A]일 때의 영상전류 I0 값은 얼마인가?

1
-15＋j2
2
-5－j4
3
-15－j12
4
-45－36

64. 라플라스 변환함수 (1) / (s(s＋1)) 에 대한 역라플라스 변환은?

1
1+e^-t
2
1 - e^-t
3
(1) / (( 1 - e^-t))
4
(1) / (( 1 + e^-t))

65. 상순이 abc인 3상 회로에 있어서 대칭분 전압이 V0＝-8＋j3[V], V1＝6-j8{V], V2＝8＋j12[V]일 때, a상의 전압 Va[V]는?

1
6＋j7
2
8＋j12
3
6＋j14
4
16＋j4

66. 그림과 같은 회로에서 e0[V]의 위상은 ei[V]보다 어떻게 되는가?

1
앞선다.
2
뒤진다.
3
동상이다.
4
90도 앞선다.

67. L형 4단자 회로망에서 4단자 정수가 A＝ (15) / (4), D＝1이고, 영상임피던스 Z02가 [Ω]일 때, 영상 임피던스 Z01[Ω]의 값은 얼마인가? (12) / (5)

1
12
2
9
3
8
4
6

68. 다음과 같은 회로에서 정 K형 저역 여파기에 해당되는 것은? (단, 인덕턴스는 L, 커패시턴스는 C이다.)

1
Z1이 L, Z2가 C인 경우
2
Z1이 C, Z2가 L인 경우
3
Z1, Z2 모두가 C인 경우
4
Z1, Z2 모두가 L인 경우

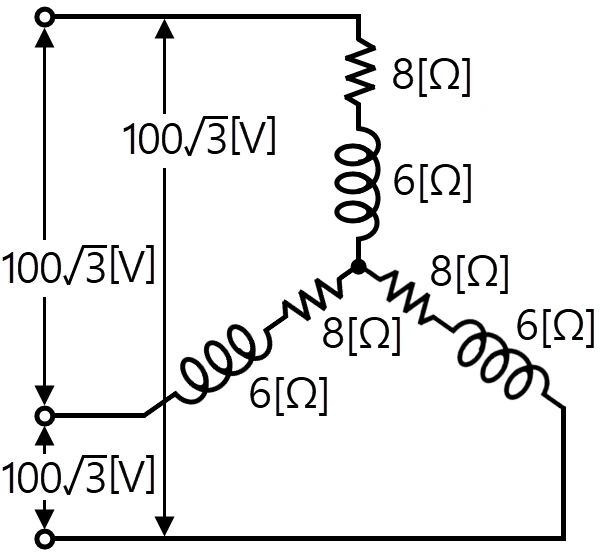

69. 그림과 같은 평형 3상 Y형 결선에서 각 상이 8[Ω]의 저항과 6[Ω]의 리액턴스가 직렬로 접속된 부하에 선간전압 100√3[V]가 공급되었다. 이때 선전류는 몇 [A]인가?

1
5
2
10
3
15
4
20

70. RC 직렬 회로의 과도현상에 관한 설명 중 옳게 표현된 것은?

1
과도 전류값은 RC 값에 상관이 없다.
2
RC 값이 클수록 과도 전류값은 빨리 사라진다.
3
RC 값이 클수록 과도 전류값은 천천히 사라진다.
4
값이 클수록 과도 전류값은 천천히 사라진다. (1) / (RC)

71. 구형파의 파고율은 얼마인가?

1
1.0
2
1.414
3
1.732
4
2.0

72. 어떤 사인파 교류전압의 평균값이 191[V]이면 최대값은 약 몇 [V]인가?

1
150
2
250
3
300
4
400

73. 대칭 좌표법에서 사용되는 용어 중 3상에 공통된 성분을 표시하는 것은?

1
공통분
2
정상분
3
역상분
4
영상분

74. 어떤 제어계의 임펄스 응답이 sin t일 때, 이 계의 전달함수를 구하면?

1
\(\frac{1}{s+1}\)
2
\(\frac{1}{s^2+1}\)
3
\(\frac{s}{s+1}\)
4
\(\frac{s}{s^2+1}\)

75. 데브낭의 정리와 쌍대 관계에 있는 정리는?

1
보상의 정리
2
노튼의 정리
3
중첩의 정리
4
밀만의 정리

76. 그림과 같은 회로에서 인가 전압에 의한 전류 i를 입력, V0를 출력이라 할 때 전달 함수는? (단, 초기 조건은 모두 0이다.)

1
\(\frac{1}{Cs}\)
2
\(Cs\)
3
\(\frac{1}{1+Cs}\)
4
\(1+Cs\)

77. 정전용량 C만의 회로에서 100[V], 60[Hz]의 교류를 가했을 때 60[mA]의 전류가 흐른다면 C는 몇 [㎌]인가?

1
5.26
2
4.32
3
3.59
4
1.59

78. 그림에서 e(t)＝Emcosωt의 전원 전압을 인가했을 때 인덕턴스 L에 축적되는 에너지 [J]는?

1
\(\frac{E_m^2}{2\omega^2L^2}(1+\cos\omega t)\)
2
\(\frac{E_m^2}{4\omega^2L}(1-\cos\omega t)\)
3
\(\frac{E_m^2}{2\omega^2L^2}(1+\cos2\omega t)\)
4
\(\frac{E_m^2}{4\omega^2L}(1-\cos2\omega t)\)

79. ø가 0에서 π까지는 i＝20[A], π에서 2π까지는 i＝0[A]인 파형을 푸리에 급수로 전개할 때 a0는?

1
5
2
7.07
3
10
4
14.14

80. 코일에 단상 100[V]의 전압을 가하면 30A의 전류가 흐르고 1.8kW의 전력을 소비한다고 한다. 이 코일과 병렬로 콘덴서를 접속하여 회로의 합성 역률을 100%로 하기 위한 용량 리액턴스는 대략 몇 [Ω]이어야 하는가?

1
1.2
2
2.6
3
3.2
4
4.2

전기설비기술기준 및 판단기준

81. 154kV 옥외 변전소의 울타리 최소 높이는 몇 m인가?

1
2.0
2
2.5
3
3.0
4
3.5

82. 관등 회로란 무엇인가?

1
분기점으로부터 안정기까지의 전로
2
스위치로부터 방전등까지의 전로
3
스위치로부터 안정기까지의 전로
4
방전등용 안정기로부터 방전관까지의 전로

83. 고압 절연전선을 사용한 6600[V] 배전선이 안테나와 접근상태로 시설되는 경우 그 이격거리는 몇 ㎝ 이상이어야 하는가?

1
60
2
80
3
100
4
120

84. 직류식 전기철도에서 가공으로 시설하는 배류선은 케이블인 경우 이외에는 지름 몇 ㎜의 경동선이나 이와 동등 이상의 세기 및 굵기의 것 이어야 하는가?

1
2.0
2
2.5
3
3.5
4
4.0

85. 수소 냉각식 발전기안의 수소 순도가 몇 % 이하로 저하한 경우에 이를 경보하는 장치를 시설해야 하는가?

1
65
2
75
3
85
4
95

86. 고압 가공전선로의 지지물로 철탑을 사용하는 경우 최대 경간은 몇 m인가?

1
150
2
200
3
250
4
600

87. 전기부식방식 시설은 지표 또는 수중에서 1m 간격의 임의의 2점간의 전위차가 몇 V를 넘으면 안 되는가?

1
5
2
10
3
25
4
30

88. 특고압 가공전선이 도로 횡단보도교 철도 또는 궤도와 제1차 접근 상태로 시설되는 경우 특고압 가공전선로는 제 몇 종 보안 공사에 의하여야 하는가?

1
제1종 특고압 보안공사
2
제2종 특고압 보안공사
3
제3종 특고압 보안공사
4
제4종 특고압 보안공사

89. 뱅크 용량이 20000kVA인 전력용 캐패시터에 자동적으로 전로로부터 차단하는 보호장치를 하려고 한다. 반드시 시설하여야 할 보호장치가 아닌 것은?

1
내부에 고장이 생긴 경우에 동작하는 장치
2
절연유의 압력이 변화할 때 동작하는 장치
3
과전류가 생긴 경우에 동작하는 장치
4
과전압이 생긴 경우에 동작하는 장치

90. 변압기의 고압측 전로와의 혼촉에 의하여 저압 전로의 대지 전압이 150[V]를 넘는 경우에 2초 이내에 고압 전로를 자동 차단하는 장치가 되어있는 6600/220[V] 배전 선로에 있어서 1선 지락 전류가 2A이면 제2종 접지 저항 값의 최대는 얼마인가?

1
5 [Ω]
2
75[Ω]
3
150[Ω]
4
300[Ω]

91. 케이블 트레이 공사에 사용하는 케이블 트레이에 적합하지 않은 것은?

1
케이블 트레이의 안전율은 1.5이상이어야 한다.
2
지지대는 트레이 자체 하중과 포설된 케이블 하중을 충분히 견딜 수 있는 강도를 가져야 한다.
3
전선의 피복 등을 손상시킬 돌기 등이 없이 매끈하여야 한다.
4
금속재의 것은 내식성 재료의 것으로 하지 않아도 된다.

92. 사용 전압이 400V미만인 저압 가공전선은 지름 몇 ㎜이상의 절연전선이어야 하는가?

1
2.6
2
3.6
3
4.0
4
5.0

93. 345kV의 가공 송전선로를 평지에 건설하는 경우 전선의 지표상 높이는 최소 몇 m 이상이어야 하는가?

1
7.58
2
7.95
3
8.28
4
8.85

94. 전력보안 가공 통신선(광섬유 케이블은 제외)을 조가할 경우 조가용 선은?

1
금속으로 된 단선
2
알루미늄으로 된 단선
3
강심 알루미늄 연선
4
금속으로 된 연선

95. 저압 옥내 배선용 전선의 굵기는 연동선을 사용할 때 일반적으로 몇 ㎟이상의 것을 사용하여야 하는가?

1
2.5
2
1
3
1.5
4
0.75

96. 고압 지중전선이 지중 약전류 전선 등과 접근하여 이격거리가 몇 ㎝이하인 때에는 양 전선 사이에 견고한 내화성의 격벽을 설치하는 경우 이외에는 지중전선을 견고한 불연성 또는 난연성의 관에 넣어 그 관이 지중 약전류전선 등과 직접 접촉되지 않도록 하여야 하는가?

1
15
2
20
3
25
4
30

97. 사용 전압이 154kV인 가공 송전선로의 시설에서 전선과 식물과의 이격거리는 일반적인 경우에 몇 m이상으로 하여야 하는가?

1
2.8
2
3.2
3
3.6
4
4.2

98. 금속 덕트 공사에 의한 저압 옥내배선 공사 시설 기준에 적합하지 않는 것은?

1
금속 덕트를 넣은 전선의 단면적의 합계가 덕트의 내부 단면적의 20[%] 이하게 되게 하였다.
2
덕트 상호 및 덕트와 금속관과는 전기적으로 완전하게 접속하였다.
3
덕트를 조용재에 붙이는 경우 덕트의 지지점간의 거리를 4m 이하로 견고하게 붙였다.
4
저압 옥내 배선의 사용 전압이 400V 미만인 경우 덕트에는 제3종 접지 공사를 한다.

99. 다음 중 지선의 시설 목적으로 적절하지 않은 것은?

1
유도 장해를 방지하기 위해
2
지지물의 강도를 보강하기 위하여
3
전선로의 안전성을 증가시키기 위하여
4
불평형 장력을 줄이기 위하여

100. 백열전등 또는 방전등에 전기를 공급하는 옥내 전선로의 대지 전압의 최대값은 일반적으로 몇 V인가?

1
150
2
300
3
400
4
600

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2011년 2회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
