1. 유전율이 각각 다른 두 종류의 유전체 경계면에 전속이 입사될 때 이 전속은 어떻게 되는가? (단, 경계면에 수직으로 입사하지 않는 경우이다.)

• 1
   굴절
• 2
   반사
• 3
   회전
• 4
   직진

2. 반지름이 9㎝인 도체구 A에 8C의 전하가 균일하게 분포 되어 있다. 이 도체구에 반지름 3㎝인 도체구 B를 접촉 시 켰을 때 도체구 B로 이동한 전하는 몇 C인가?

• 1
   1
• 2
   2
• 3
   3
• 4
   4

3. 내구의 반지름 a(m), 외구의 반지름 b(m)인 동심 구도체 간에 도전율이 k(S/m)인 저항물질이 채워져 있을 때의 내외구간의 합성저항(Ω)은?

• 1
   \(\frac{1}{8\pi k}\left(\frac{1}{a}-\frac{1}{b}\right)\)
• 2
   \(\frac{1}{4\pi k}\left(\frac{1}{a}-\frac{1}{b}\right)\)
• 3
   \(\frac{1}{2\pi k}\left(\frac{1}{a}-\frac{1}{b}\right)\)
• 4
   \(\frac{1}{\pi k}\left(\frac{1}{a}+\frac{1}{b}\right)\)

4. 대전된 도체 표면의 전하밀도를 σ(C/㎡)이라고 할 때, 대전된 도체 표면의 단위면적이 받는 정전응력(N/㎡)은 전하밀도 σ와 어떤 관계에 있는가?

• 1
   \(\sigma^{1/2}\)에 비례
• 2
   \(\sigma^{3/2}\)에 비례
• 3
   σ에 비례
• 4
   \(\sigma^2\)에 비례

5. 양극판의 면적이 S(㎡), 극판 간의 간격이 d(m), 정전 용량이 C1(F)인 평행판 콘덴서가 있다. 양극판 면적을 각각 3S(㎡)로 늘이고 극판 간격을 d(m)로 줄였을 때의 정전용량 C2(F)는?

• 1
   C2＝C1
• 2
   C2＝3C1
• 3
   C2＝6C1
• 4
   C2＝9C1

6. 투자율이 각각 μ₁, μ₂인 두 자성체의 경계면에서 자기력선의 굴절의 법칙을 나타낸 식은?

• 1
   \(\frac{\mu_1}{\mu_2}=\frac{\sin\theta_1}{\sin\theta_2}\)
• 2
   \(\frac{\mu_1}{\mu_2}=\frac{\sin\theta_2}{\sin\theta_1}\)
• 3
   \(\frac{\mu_1}{\mu_2}=\frac{\tan\theta_1}{\tan\theta_2}\)
• 4
   \(\frac{\mu_1}{\mu_2}=\frac{\tan\theta_2}{\tan\theta_1}\)

7. 전계 내에서 폐회로를 따라 단위 전하가 일주할 때 전계가한 일은 몇 J인가?

• 1
   ∞
• 2
   π
• 3
   1
• 4
   0

8. 진공 중에서 멀리 떨어져 있는 반지름이 각각 a₁(m), a₂(m)인 두 도체구를 V₁(V), V₂(V)인 전위를 갖도록 대전시킨 후 가는 도선으로 연결할 때 연결 후의 공통 전위 V(V)는?

• 1
   \(\frac{V_1}{a_1}+\frac{V_2}{a_2}\)
• 2
   \(\frac{V_1+V_2}{a_1a_2}\)
• 3
   \(a_1V_1+a_2V_2\)
• 4
   \(\frac{a_1V_1+a_2V_2}{a_1+a_2}\)

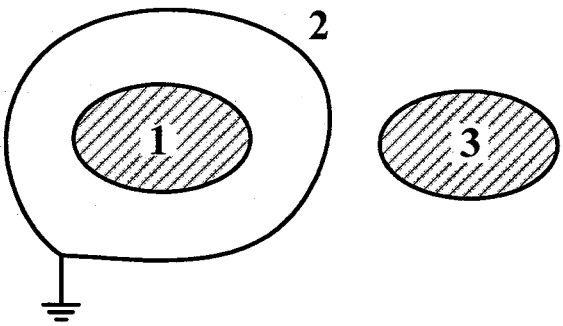

9. 그림과 같이 도체 1을 도체 2로 포위하여 도체 2를 일정 전위로 유지하고 도체 1과 도체 2의 외측에 도체 3이 있을 때 용량계수 및 유도계수의 성질로 옳은 것은?

• 1
   q23＝q11
• 2
   q13＝-q11
• 3
   q31＝q11
• 4
   q21＝-q11

10. 와전류(eddy current)손에 대한 설명으로 틀린 것은?

• 1
   주파수에 비례한다.
• 2
   저항에 반비례한다.
• 3
   도전율이 클수록 크다.
• 4
   자속밀도의 제곱에 비례한다.

11. 전계 E(V/m) 및 자계 H(AT/m)의 에너지가 자유공간 사이를 C(m/s)의 속도로 전파될 때 단위 시간에 단위 면적을 지나는 에너지(W/㎡)는?

• 1
   \(\frac{1}{2}EH\)
• 2
   EH
• 3
   \(EH^2\)
• 4
   \(E^2H\)

12. 공기 중에 선간거리 10㎝의 평행왕복 도선이 있다. 두 도선 간에 작용하는 힘이 4×10⁻⁶N/m이었다면 도선에 흐르는 전류는 몇 A인가?

• 1
   1
• 2
   2
• 3
   √2
• 4
   √3

13. 자기 인덕턴스가 L₁, L₂이고, 상호 인덕턴스가 M인 두 회로의 결합계수가 1일 때, 성립되는 식은?

• 1
   L₁ㆍL₂＝M
• 2
   L₁ㆍL₂＜M²
• 3
   L₁ㆍL₂＞M²
• 4
   L₁ㆍL₂＝M²

14. 어떤 콘덴서에 비유전율 ε_s인 유전체로 채워져 있을 때의 정전용량 C와 공기로 채워져 있을 때의 정전용량 C₀의 비 \(\frac{C}{C_0}\)는?

• 1
   ε_s
• 2
   \(\frac{1}{\epsilon_s}\)
• 3
   \(\sqrt{\epsilon_s}\)
• 4
   \(\frac{1}{\sqrt{\epsilon_s}}\)

15. 유전체에서의 변위전류에 대한 설명으로 틀린 것은?

• 1
   변위전류가 주변에 자계를 발생시킨다.
• 2
   변위전류의 크기는 유전율에 반비례한다.
• 3
   전속밀도의 시간적 변화가 변위전류를 발생시킨다.
• 4
   유전체 중의 변위전류는 진공 중의 전계 변화에 의한 변위 전류와 구속전자의 변위에 의한 분극전류와의 합이다.

16. 환상 솔레노이드의 자기 인덕턴스(H)와 반비례 하는 것은?

• 1
   철심의 투자율
• 2
   철심의 길이
• 3
   철심의 단면적
• 4
   코일의 권수

17. 자성체에 대한 자화의 세기를 정의한 것으로 틀린 것은?

• 1
   자성체의 단위 체적당 자기모멘트
• 2
   자성체의 단위 면적당 자화된 자하량
• 3
   자성체의 단위 면적당 자화선의 밀도
• 4
   자성체의 단위 면적당 자기력선의 밀도

18. 두 전하 사이 거리의 세제곱에 반비례하는 것은?

• 1
   두 구전하 사이에 작용하는 힘
• 2
   전기쌍극자에 의한 전계
• 3
   직선 전하에 의한 전계
• 4
   전하에 의한 전위

19. 정사각형 회로의 면적을 3배로, 흐르는 전류를 2배로 증가시키면 정사각형의 중심에서의 자계의 세기는 약 몇 %가 되는가?

• 1
   47
• 2
   115
• 3
   150
• 4
   225

20. 그림과 같이 권수가 1이고 반지름이 a(m)인 원형 코일에 전류 I(A)가 흐르고 있다. 원형 코일 중심에서의 자계의 세기(AT/m)는?

• 1
   \(\frac{I}{a}\)
• 2
   \(\frac{I}{2a}\)
• 3
   \(\frac{I}{3a}\)
• 4
   \(\frac{I}{4a}\)

21. 전압이 일정값 이하로 되었을 때 동작하는 것으로서 단락 시 고장 검출용으로도 사용되는 계전기는?

• 1
   OVR
• 2
   OVGR
• 3
   NSR
• 4
   UVR

22. 반동수차의 일종으로 주요 부분은 러너, 안내날개, 스피드링 및 흡출관 등으로 되어 있으며 50~500m 정도의 중낙차 발전소에 사용되는 수차는?

• 1
   카플란수차
• 2
   프란시스수차
• 3
   펠턴수차
• 4
   튜블러수차

23. 페란티현상이 발생하는 원인은?

• 1
   선로의 과도한 저항
• 2
   선로의 정전용량
• 3
   선로의 인덕턴스
• 4
   선로의 급격한 전압강하

24. 전력계통의 경부하시나 또는 다른 발전소의 발전전력에 여유가 있을 때, 이 잉여전력을 이용하여 전동기로 펌프를 돌려서 물을 상부의 저수지에 저장하였다가 필요에 따라 이 물을 이용해서 발전하는 발전소는?

• 1
   조력 발전소
• 2
   양수식 발전소
• 3
   유역변경식 발전소
• 4
   수로식 발전소

25. 열의 일당량에 해당되는 단위는?

• 1
   kcal/kg
• 2
   kg/㎠
• 3
   kcal/㎤
• 4
   kg·m/kcal

26. 가공전선을 단도체식으로 하는 것보다 같은 단면적의 복도체식으로 하였을 경우에 대한 내용으로 틀린 것은?

• 1
   전선의 인덕턴스가 감소된다.
• 2
   전선의 정전용량이 감소된다.
• 3
   코로나 발생률이 적어진다.
• 4
   송전용량이 증가한다.

27. 연가의 효과로 볼 수 없는 것은?

• 1
   선로 정수의 평형
• 2
   대지 정전용량의 감소
• 3
   통신선의 유도 장해의 감소
• 4
   직렬 공진의 방지

28. 발전기나 변압기의 내부고장 검출로 주로 사용되는 계전기는?

• 1
   역상 계전기
• 2
   과전압 계전기
• 3
   과전류 계전기
• 4
   비율차동 계전기

29. 송전선로에서 역섬락을 방지하는 가장 유효한 방법은?

• 1
   피뢰기를 설치한다.
• 2
   가공지선을 설치한다.
• 3
   소호각을 설치한다.
• 4
   탑각 접지저항을 작게 한다.

30. 교류 송전방식과 직류 송전방식을 비교할 때 교류 송전방식의 장점에 해당되는 것은?

• 1
   전압의 승압, 강압 변경이 용이하다.
• 2
   절연계급을 낮출 수 있다.
• 3
   송전효율이 좋다.
• 4
   안정도가 좋다.

31. 단상 2선식 교류 배전선로가 있다. 전선의 1가닥 저항이 0.15Ω이고, 리액턴스는 0.25Ω이다. 부하는 순저항부하 이고 100V, 3kW이다. 급전점의 전압(V)은 약 얼마인가?

• 1
   105
• 2
   110
• 3
   115
• 4
   124

32. 반한시성 과전류계전기의 전류-시간 특성에 대한 설명으로 옳은 것은?

• 1
   계전기 동작시간은 전류의 크기와 비례한다.
• 2
   계전기 동작시간은 전류의 크기와 관계없이 일정하다.
• 3
   계전기 동작시간은 전류의 크기와 반비례한다.
• 4
   계전기 동작시간은 전류의 크기의 제곱에 비례한다.

33. 지상부하를 가진 3상 3선식 배전선로 또는 단거리 송전선로에서 선간 전압강하를 나타낸 식은? (단, I, R, X, θ는 각각 수전단 전류, 선로저항, 리액턴스 및 수전단 전류의 위상각이다.)

• 1
   I(Rcosθ＋Xsinθ)
• 2
   2I(Rcosθ＋Xsinθ)
• 3
   √3 I(Rcosθ＋Xsinθ)
• 4
   3I(Rcosθ＋Xsinθ)

34. 다음 중 송·배전선로의 진동 방지대책에 사용되지 않는 기구는?

• 1
   댐퍼
• 2
   조임쇠
• 3
   클램프
• 4
   아머 로드

35. 단락전류를 제한하기 위하여 사용되는 것은?

• 1
   한류리액터
• 2
   사이리스터
• 3
   현수애자
• 4
   직렬콘덴서

36. 어느 변전설비의 역률을 60%에서 80%로 개선하는데 2800kVA의 전력용 커패시터가 필요하였다. 이 변전설비의 용량은 몇 kW인가?

• 1
   4800
• 2
   5000
• 3
   5400
• 4
   5800

37. 교류 단상 3선식 배전방식을 교류 단상 2선식에 비교하면?

• 1
   전압강하가 크고, 효율이 낮다.
• 2
   전압강하가 작고, 효율이 낮다.
• 3
   전압강하가 작고, 효율이 높다.
• 4
   전압강하가 크고, 효율이 높다.

38. 배전선로의 전압을 √3배로 증가시키고 동일한 전력손실률로 송전할 경우 송전전력은 몇 배로 증가되는가?

• 1
   √3
• 2
   \(\frac{3}{2}\)
• 3
   3
• 4
   2√3

39. 주상 변압기의 2차 측 접지는 어느 것에 대한 보호를 목적으로 하는가?

• 1
   1차 측의 단락
• 2
   2차 측의 단락
• 3
   2차 측의 전압강하
• 4
   1차 측과 2차 측의 혼촉

40. 100MVA의 3상 변압기 2뱅크를 가지고 있는 배전용 2차 측의 배전선에 시설할 차단기 용량(MVA)은? (단, 변압기는 병렬로 운전되며, 각각의 %Z는 20%이고, 전원의 임피던스는 무시한다.)

• 1
   1000
• 2
   2000
• 3
   3000
• 4
   4000

41. 단상 다이오드 반파정류회로인 경우 정류 효율은 약 몇 %인가? (단, 저항부하인 경우이다.)

• 1
   12.6
• 2
   40.6
• 3
   60.6
• 4
   81.2

42. 직류발전기의 병렬운전에서 균압모선을 필요로 하지 않는 것은?

• 1
   분권 발전기
• 2
   직권 발전기
• 3
   평복권 발전기
• 4
   과복권 발전기

43. 3상 유도전동기의 전원측에서 임의의 2선을 바꾸어 접속 하여 운전하면?

• 1
   즉각 정지된다.
• 2
   회전방향이 반대가 된다.
• 3
   바꾸지 않았을 때와 동일하다.
• 4
   회전방향은 불변이나 속도가 약간 떨어진다.

44. 직류 분권전동기의 정격전압 220V, 정격전류 105A, 전기자저항 및 계자회로의 저항이 각각 0.1Ω 및 40Ω이다. 기동전류를 정격전류의 150%로 할 때의 기동저항은 약 몇 Ω인가?

• 1
   0.46
• 2
   0.92
• 3
   1.21
• 4
   1.35

45. 전기자저항과 계자저항이 각각 0.8Ω인 직류 직권전동기가 회전수 200rpm, 전기자전류 30A일 때 역기전력은 300V이다. 이 전동기의 단자전압을 500V로 사용한다면 전기자전류가 위와 같은 30A로 될 때의 속도(rpm)는? (단, 전기자 반작용, 마찰손, 풍손 및 철손은 무시한다.)

• 1
   200
• 2
   301
• 3
   452
• 4
   500

46. 수은 정류기에 있어서 정류기의 밸브작용이 상실되는 현상을 무엇이라고 하는가?

• 1
   통호
• 2
   실호
• 3
   역호
• 4
   점호

47. 3상 유도전동기의 전원주파수와 전압의 비가 일정하고 정격속도 이하로 속도를 제어하는 경우 전동기의 출력 P와 주파수 f와의 관계는?

• 1
   P∝f
• 2
   \(P \propto \frac{1}{f}\)
• 3
   P∝f²
• 4
   P는 f에 무관

48. SCR에 대한 설명으로 옳은 것은?

• 1
   증폭기능을 갖는 단방향성 3단자 소자이다.
• 2
   제어기능을 갖는 양방향성 3단자 소자이다.
• 3
   정류기능을 갖는 단방향성 3단자 소자이다.
• 4
   스위칭기능을 갖는 양방향성 3단자 소자이다.

49. 유도전동기의 주파수가 60㎐이고 전부하에서 회전수가 매분 1164회이면 극수는? (단, 슬립은 3%이다.)

• 1
   4
• 2
   6
• 3
   8
• 4
   10

50. 동기기의 과도 안정도를 증가시키는 방법이 아닌 것은?

• 1
   속응 여자방식을 채용한다.
• 2
   동기 탈조계전기를 서용한다.
• 3
   동기화 리액턴스를 작게 한다.
• 4
   회전자의 플라이휠 효과를 작게 한다.

51. 변압기 3300/110V, 1차 누설 임피던스 Z₁＝12＋j13Ω, 2차 누설 임피던스 Z₂＝0.015＋j0.013Ω인 변압기가 있다. 1차로 환산된 등가 임피던스(Ω)는?

• 1
   22.7＋j25.5
• 2
   24.7＋j25.5
• 3
   25.5＋j22.7
• 4
   25.5＋j24.7

52. 동기발전기의 단자 부근에서 단락이 발생되었을 때 단락 전류에 대한 설명으로 옳은 것은?

• 1
   서서히 증가한다.
• 2
   발전기는 즉시 전지한다.
• 3
   일정한 큰 전류가 흐른다.
• 4
   처음은 큰 전류가 흐르나 점차 감소한다.

53. 어떤 공장에 뒤진 역률 0.8인 부하가 있다. 이 선로에 동기조상기를 병렬로 결선해서 선로의 역률을 0.95로 개선하였다. 개선 후 전력의 변화에 대한 설명으로 틀린 것은?

• 1
   피상전력과 유효전력은 감소한다.
• 2
   피상전력과 무효전력은 감소한다.
• 3
   피상전력은 감소하고 유효전력은 변화가 없다.
• 4
   무효전력은 감소하고 유효전력은 변화가 없다.

54. 기동 시 정류자의 불꽃으로 라디오의 장해를 주며 단락장 치의 고장이 일어나기 쉬운 전동기는?

• 1
   직류 직권전동기
• 2
   단상 직권전동기
• 3
   반발기동형 단상유도전동기
• 4
   셰이딩코일형 단상유도전동기

55. 8극, 유도기전력 100V, 전기자전류 200A인 직류발전기의 전기자권선을 중권에서 파권으로 변경했을 경우의 유도 기전력과 전기자전류는?

• 1
   100V, 200A
• 2
   200V, 100A
• 3
   400V, 50A
• 4
   800V, 25A

56. 8극, 50kW, 3300V, 60㎐인 3상 권선형 유도전동기의 전부하 슬립이 4%라고 한다. 이 전동기의 슬립링 사이에 0.16Ω의 저항 3개를 Y로 삽입하면 전부하 토크를 발생할 때의 회전수(rpm)는? (단, 2차 각상의 저항은 0.04Ω이고, Y접속이다.)

• 1
   660
• 2
   720
• 3
   750
• 4
   880

57. 임피던스 강하가 5%인 변압기가 운전 중 단락되었을 때 그 단락전류는 정격전류의 몇 배인가?

• 1
   20
• 2
   25
• 3
   30
• 4
   35

58. 변압기의 임피던스와트와 임피던스전압을 구하는 시험은?

• 1
   부하시험
• 2
   단락시험
• 3
   무부하시험
• 4
   충격전압시험

59. 변압기에서 1차 측의 여자 어드미턴스를 Y₀라고 한다. 2차 측으로 환산한 여자 어드미턴스 Y₀'을 옳게 표현한 식은? (단, 권수비를 a라고 한다.)

• 1
   Y₀'＝a²Y₀
• 2
   Y₀'＝aY₀
• 3
   \(Y_0'=\frac{Y_0}{a^2}\)
• 4
   \(Y_0'=\frac{Y_0}{a}\)

60. 3상 동기기의 제동권선을 사용하는 주목적은?

• 1
   출력이 증가한다.
• 2
   효율이 증가한다.
• 3
   역률을 개선한다.
• 4
   난조를 방지한다.

61. Z＝5√3＋j5(Ω)인 3개의 임피던스를 Y결선하여 선간 전압 250V의 평형 3상 전원에 연결하였다. 이때 소비되는 유효전력은 약 몇 W인가?

• 1
   3125
• 2
   5413
• 3
   6252
• 4
   7120

62. 그림과 같은 회로에서 스위치 S를 t＝0에서 닫았을 때 \(v_L(t)|_{t=0}=100V\), \(\frac{di(t)}{dt}|_{t=0}=400A/s\)이다. L(H)의 값은?

• 1
   0.75
• 2
   0.5
• 3
   0.25
• 4
   0.1

63. r₁(Ω)인 저항에 r(Ω)인 가변저항이 연결된 그림과 같은 회로에서 전류 I를 최소로 하기 위한 저항 r₂(Ω)는? (단, r(Ω)은 가변저항의 최대 크기이다.)

• 1
   \(\frac{r_1}{2}\)
• 2
   \(\frac{r}{2}\)
• 3
   r₁
• 4
   r

64. 다음과 같은 회로에서 V_a, V_b, V_c(V)를 평형 3상 전압이라 할 때 전압 V₀(V)은?

• 1
   ０
• 2
   \(\frac{V_1}{3}\)
• 3
   \(\frac{2}{3}V_1\)
• 4
   V₁

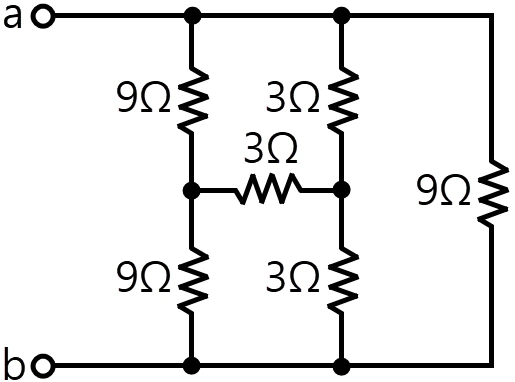

65. 9Ω과 3Ω인 저항 6개를 그림과 같이 연결하였을 때, a와 b사이의 합성저항(Ω)은?

• 1
   9
• 2
   4
• 3
   3
• 4
   2

66. 그림과 같은 회로의 전달함수는? (단, 초기조건은 0이다.)

• 1
   \(\frac{R_2+C_s}{R_1+R_2+C_s}\)
• 2
   \(\frac{R_1+R_2+C_s}{R_1+C_s}\)
• 3
   \(\frac{R_2C_s+1}{R_2C_s+R_1C_s+1}\)
• 4
   \(\frac{R_1C_s+R_2C_s+1}{R_2C_s+1}\)

67. 그림과 같은 회로에서 5Ω에 흐르는 전류 I는 몇 A인가?

• 1
   \(\frac{1}{2}\)
• 2
   \(\frac{2}{3}\)
• 3
   1
• 4
   \(\frac{5}{3}\)

68. 전류의 대칭분이 I₀＝-2＋j4(A), I₁＝6－j5(A), I₂＝8－j10(A)일 때 3상 전류 중 상 전류(I_a)의 크기(|I_a|)는 몇 A인가? (단, I_a는 영상분이고, I₁은 정상분이고, I₂는 역상분이다.)

• 1
   9
• 2
   12
• 3
   15
• 4
   19

69. V＝50√3－j50(V), I＝15√3＋j15(A)일 때 유효전력 P(W)와 무효전력 Q(Var)는 각각 얼마인가?

• 1
   P＝3000, Q＝-1500
• 2
   P＝1500, Q＝-1500√3
• 3
   P＝750, Q＝-750√3
• 4
   P＝2250, Q＝-1500√3

70. 푸리에 급수로 표현된 왜형파 f(t)가 반파대칭 및 정현대칭일 때 f(t)에 대한 특징으로 옳은 것은?

f(t) = a₀ + Σ(n=1→∞) aₙ cos nωt + Σ(n=1→∞) bₙ sin nωt

• 1
   an의 우수항만 존재한다.
• 2
   an의 기수항만 존재한다.
• 3
   bn의 우수항만 존재한다.
• 4
   bn의 기수항만 존재한다.

71. 그림과 같은 회로에서 L₂에 흐르는 전류 I₂(A)가 단자 전압 V(V)보다 위상이 90º뒤지기 위한 조건은? (단, ω는 회로의 각주파수(rad/s)이다.)

• 1
   \(\frac{R_2}{R_1}=\frac{L_2}{L_1}\)
• 2
   \(R_1R_2=L_1L_2\)
• 3
   \(R_1R_2=\omega L_1L_2\)
• 4
   \(R_1R_2=\omega^2 L_1L_2\)

72. RC 직렬회로의 과도현상에 대한 설명으로 옳은 것은?

• 1
   (R×C)의 값이 클수록 과도 전류는 빨리 사라진다.
• 2
   (R×C)의 값이 클수록 과도 전류는 천천히 사라진다.
• 3
   과도 전류는 (R×C)의 값에 관계가 없다.
• 4
   \(\frac{1}{R\times C}\)의 값이 클수록 과도 전류는 천천히 사라진다.

73. 용량이 50kVA인 단상 변압기 3대를 △결선하여 3상으로 운전하는 중 1대의 변압기에 고장이 발생하였다. 나머지 2대의 변압기를 이용하여 3상 V결선으로 운전하는 경우 최대 출력은 몇 kVA인가?

• 1
   30√3
• 2
   50√3
• 3
   100√3
• 4
   200√3

74. 각 상의 전류가 i_a＝30sinωt(A), i_b＝30sin(ωt－90º)(A), i_c＝30sin(ωt＋90º)(A)일 때 영상분 전류(A)의 순시치는?

• 1
   10sinωt
• 2
   \(10\sin\frac{\omega t}{3}\)
• 3
   30sinωt
• 4
   \(\frac{30}{\sqrt{3}}\sin(\omega t+45^\circ)\)

75. f(t)＝sint＋2cost를 라플라스 변환하면?

• 1
   \(\frac{2s}{s^2+1}\)
• 2
   \(\frac{2s+1}{(s+1)^2}\)
• 3
   \(\frac{2s+1}{s^2+1}\)
• 4
   \(\frac{2s}{(s+1)^2}\)

76. 어떤 회로에 흐르는 전류가 i(t)＝7＋14.1sinωt(A)인 경우 실효값은 약 몇 A인가?

• 1
   11.2
• 2
   12.2
• 3
   13.2
• 4
   14.2

77. 어떤 전지에 연결된 외부 회로의 저항은 5Ω이고, 전류는 8A가 흐른다. 외부 회로에 5Ω대신 15Ω의 저항을 접속 하면 전류는 4A로 떨어진다. 이 전지의 내부 기전력은 몇 V인가?

• 1
   15
• 2
   20
• 3
   50
• 4
   80

78. 파형율과 파고율이 모두 1인 파형은?

• 1
   고조파
• 2
   삼각파
• 3
   구형파
• 4
   사인파

79. 회로의 4단자 정수로 틀린 것은?

• 1
   A＝2
• 2
   B＝12
• 3
   \(C=\frac{1}{4}\)
• 4
   D＝6

80. 그림과 같은 4단자 회로망에서 출력 측을 개방하니 V1＝12V, V2＝4V이고, 출력 측을 단락하니 V1＝16V, I1＝4A, I2＝2A이었다. 4단자 정수 A, B, C, D는 얼마인가?

• 1
   A＝2, B＝3, C＝8, D＝0.5
• 2
   A＝0.5, B＝2, C＝3, D＝8
• 3
   A＝8, B＝0.5, C＝2, D＝3
• 4
   A＝3, B＝8, C＝0.5, D＝2

81. 버스덕트 공사에 의한 저압의 옥측배선 또는 옥외배선의 사용전압이 400V 이상인 경우의 시설기준에 대한 설명으로 틀린 것은?

• 1
   목조 외의 조영물(점검할 수 없는 은폐장소)에 시설할 것
• 2
   버스덕트는 사람이 쉽게 접촉할 우려가 없도록 시설할 것
• 3
   버스덕트는 KS C IEC 60529(2006)에 의한 보호등급 IPX4에 적합할 것
• 4
   버스덕트는 옥외용 버스덕트를 사용하여 덕트 안에 물이 스며들어 고이지 아니하도록 한 것일 것

82. 가공전선로의 지지물에 지선을 시설하려는 경우 이 지선의 최저 기준으로 옳은 것은?

• 1
   허용인장하중: 2.11kN, 소선지름: 2.0㎜, 안전율: 3.0
• 2
   허용인장하중: 3.21kN, 소선지름: 2.6㎜, 안전율: 1.5
• 3
   허용인장하중: 4.31kN, 소선지름: 1.6㎜, 안전율: 2.0
• 4
   허용인장하중: 4.31kN, 소선지름: 2.6㎜, 안전율: 2.5

83. 직류식 전기철도에서 배류선의 상승 부분 중 지표상 몇 m 미만의 부분은 절연전선(옥외용 비닐 절연전선을 제외 한다.), 캡타이어 케이블 또는 케이블을 사용하고 사람이 접촉할 우려가 없고 또한 손상을 받을 우려가 없도록 시설하여야 하는가?

• 1
   1.5
• 2
   2.0
• 3
   2.5
• 4
   3.0

84. 고압전로 또는 특고압전로와 저압전로를 결합하는 변압기의 저압측의 중성점에는 제 몇 종 접지공사를 하여야 하는가?

• 1
   제1종 접지공사
• 2
   제2종 접지공사
• 3
   제3종 접지공사
• 4
   특별 제3종 접지공사

85. 변압기에 의하여 특고압전로에 결합되는 고압전로에는 사용전압의 몇 배 이하인 전압이 가하여진 경우에 방전하는 장치를 그 변압기의 단자에 가까운 1극에 설치하여야 하는가?

• 1
   3
• 2
   4
• 3
   5
• 4
   6

86. 수상전선로의 시설기준으로 옳은 것은?

• 1
   사용전압이 고압인 경우에는 클로로프렌 캡타이어 케이블을 사용한다.
• 2
   수상전선로에 사용하는 부대(浮臺)는 쇠사슬 등으로 견고 하게 연결한다.
• 3
   고압 수상전선로에 지락이 생길 때를 대비하여 전로를 수동으로 차단하는 장치를 시설한다.
• 4
   수상전선로의 전선은 부대의 아래에 지지하여 시설하고 또한 그 절연피복을 손상하지 아니하도록 시설한다.

87. 특고압 가공전선이 가공약전류 전선 등 저압 또는 고압의 가공전선이나 저압 또는 고압의 전차선과 제1차 접근상태로 시설되는 경우 60kV 이하 가공전선과 저고압 가공전선 등 또는 이들의 지지물이나 지주 사이의 이격거리는 몇 m 이상인가?

• 1
   1.2
• 2
   2
• 3
   2.6
• 4
   3.2

88. 가공전선로의 지지물에는 취급자가 오르고 내리는데 사용 하는 발판 볼트 등은 특별한 경우를 제외하고 지표상 몇 m 미만에는 시설하지 않아야 하는가?

• 1
   1.5
• 2
   1.8
• 3
   2.0
• 4
   2.2

89. 특고압 가공전선과 가공약전류 전선 사이에 보호망을 시설하는 경우 보호망을 구성하는 금속선 상호 간의 간격은 가로 및 세로를 각각 몇 m 이하로 시설하여야 하는가?

• 1
   0.75
• 2
   1.0
• 3
   1.25
• 4
   1.5

90. 옥내 고압용 이동전선의 시설기준에 적합하지 않은 것은?

• 1
   전선은 고압용의 캡타이어케이블을 사용하였다.
• 2
   전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설하였다.
• 3
   이동전선과 전기사용기계기구와는 볼트 조임 기타의 방법에 의하여 견고하게 접속하였다.
• 4
   이동전선에 전기를 공급하는 전로의 중성극에 전용 개폐기 및 과전류차단기를 시설하였다.

91. 교통신호등의 시설기준에 관한 내용으로 틀린 것은?

• 1
   제어장치의 금속제 외함에는 제3종 접지공사를 한다.
• 2
   교통신호등 회로의 사용전압은 300V이하로 한다.
• 3
   교통신호등 회로의 인하선은 지표상 2m 이하로 한다.
• 4
   LED광원으로 사용하는 교통신호등의 설치는 KS C 7528 “LED 교통신호등”에 적합한 것을 사용한다.

92. 터널 안의 윗면, 교량의 아랫면 기타 이와 유사한 곳 또는 이에 인접하는 곳에 시설하는 경우 가공 직류 전차선의 레일면상의 높이는 몇 m 이상인가?

• 1
   3
• 2
   3.5
• 3
   4
• 4
   4.5

93. 사람이 상시 통행하는 터널 안 배선의 시설기준으로 틀린 것은?

• 1
   사용전압은 저압에 한한다.
• 2
   전로에는 터널의 입구에 가까운 곳에 전용 개폐기를 시설 한다.
• 3
   애자사용 공사에 의하여 시설하고 이를 노면상 2m 이상의 높이에 시설한다.
• 4
   공칭단면적 2.5㎟ 연동선과 동등 이상의 세기 및 굵기의 절연전선을 사용한다.

94. 고압, 가공전선이 교류 전차선과 교차하는 경우, 고압 가공전선으로 케이블을 사용하는 경우 이외에는 단면적 몇 ㎟ 이상의 경동연선(교류 전차선 등과 교차하는 부분을 포함하는 경간에 접속점이 없는 것에 한한다.)을 사용하여야 하는가?

• 1
   14
• 2
   22
• 3
   30
• 4
   38

95. 1차측 3300V, 2차측 220V인 변압기 전로의 절연내력 시험전압은 각각 몇 V에서 10분간 견디어야 하는가?

• 1
   1차측 4950V, 2차측 500V
• 2
   1차측 4500V, 2차측 400V
• 3
   1차측 4125V, 2차측 500V
• 4
   1차측 3300V, 2차측 400V

96. 저압 가공전선과 고압 가공전선을 동일 지지물에 시설하는 경우 이격거리는 몇㎝ 이상이어야 하는가? (단, 각도 주(角度柱)·분기주(分岐柱) 등에서 혼촉(混觸)의 우려가 없도록 시설하는 경우는 제외한다.)

• 1
   50
• 2
   60
• 3
   70
• 4
   80

97. 중성선 다중접지식의 것으로서 전로에 지락이 생겼을 때 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 22.9kV 특고압 가공전선이 다른 특고압 가공전선과 접근하는 경우 이격거리는 몇 m 이상으로 하여야 하는가? (단, 양쪽이 나전선인 경우이다.)

• 1
   0.5
• 2
   1.0
• 3
   1.5
• 4
   2.0

98. 고압 또는 특고압 가공전선과 금속제의 울타리가 교차하는 경우 교차점과 좌, 우로 몇 m 이내의 개소에 제1종 접지공사를 하여야 하는가? (단, 전선에 케이블을 사용하는 경우는 제외한다.)

• 1
   25
• 2
   35
• 3
   45
• 4
   55

99. 의료장소 중 그룹 1 및 그룹 2의 의료 IT계통에 시설되는 전기설비의 시설기준으로 틀린 것은?

• 1
   의료용 절연변압기의 정격출력은 10kVA 이하로 한다.
• 2
   의료용 절연변압기의 2차측 정격전압은 교류 250V 이하로 한다.
• 3
   전원측에 강화절연을 할 의료용 절연변압기를 설치하고 그 2차측 전로는 접지한다.
• 4
   절연감시장치를 설치하여 절연저항이 50kΩ까지 감소하면 표시설비 및 음향설비로 경보를 발하도록 한다.

100. 전력 보안통신 설비인 무선통신용 안테나를 지지하는 목주의 풍압하중에 대한 안전율은 얼마 이상으로 해야 하는가?

• 1
   0.5
• 2
   0.9
• 3
   1.2
• 4
   1.5
